《宏源振动》直线振动筛结构简介

作者:宏源振动筛 日期:2015-03-14
        直线振动筛结构

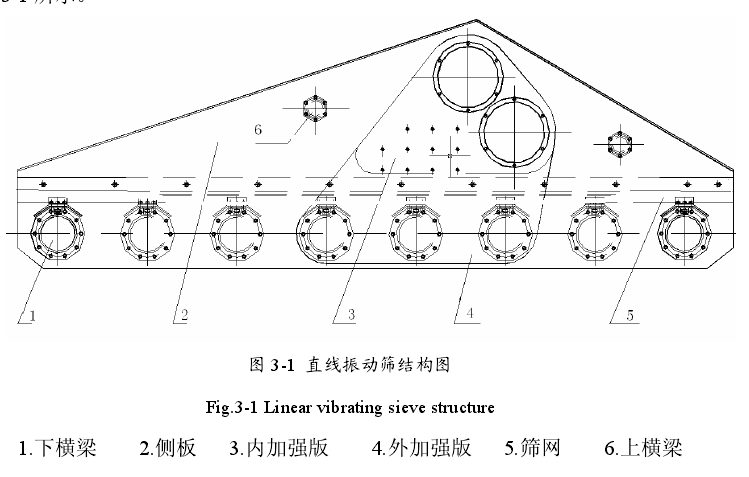

        直线振动筛主要由电机、传动装置、激振器、筛箱、隔振装置等部分组成。本文研究对象由双电动机驱动,电机不参振,通过万向联轴器与激振器相连。直线振动筛结构如图 3-1 所示。
直线振动筛
        1)激振器:用以产生简谐激振力,使筛分机持续振动,是振动系统的关键部分。常用的激振器有惯性式激振器、电磁式激振器、弹性连杆式激振器、液压式或气动式激振器及凸轮式激振器等。
。其中惯性式激振器又可分为单轴式、双轴式和多轴式三种。本文中的激振器选用的是双轴惯性式激振器,这种振动筛在远超共振状态下工作,运动轨迹为直线。惯性式激振器由轴承座、轴承、偏心块、轴、注油装置等组成。具有结构简单、制造容易、成本低、安全性能好、安装方便、维修容易、振动噪声小及易于实现通用化、标准化、系列化等优点。
        2)筛箱:筛分机的承载部件和参振部件,由筛框及固定在其上面的筛板、筛面组成。筛框由侧板、挡板、下横梁和上横梁组成。侧板是用钢板制成,利用横梁将两块侧板连接起来,使筛框成整体结构。为了加强侧板的刚度,在适当部位铆接加强钢板。上横梁、下横梁采用无缝空心圆钢管通过高强度螺栓与两侧板连接。筛框上固定有筛网和筛板,筛网是振动筛中承受冲击最大的构件,在它的上面,物料进行分级、脱水、脱介等工艺,因此也是最易损坏的零件,筛孔的形状和布置直接影响筛分效果。侧板和下横梁是筛箱的主要受力构件。由于筛箱是借助侧板支承在机架上,所以侧板承受物料和筛箱的重量,并将激振力传递到筛箱的各个部分。下横梁承受筛网、筛板和物料的重量及惯性力。
