《宏源振动》筛分机的参数优化

作者:宏源振动筛 日期:2015-03-19
        1.设计变量的确定
        影响振动筛分机工作性能的主要因素有: 筛面的安装倾角、振动方向角、振幅和振动频率等。以往的研究表 明, 振 幅对筛子的性能参 数影响最大。
        影响振动筛振幅的因素有: 曲柄长度、曲柄的转速、连杆长度、前后吊杆的长度和筛子的安装倾角等, 其中曲柄的长度和转速影响显著。因此,本设计以曲柄长度、曲柄的转速、连杆长度和筛子的安装倾角为设计变量对筛子进行参数优化。

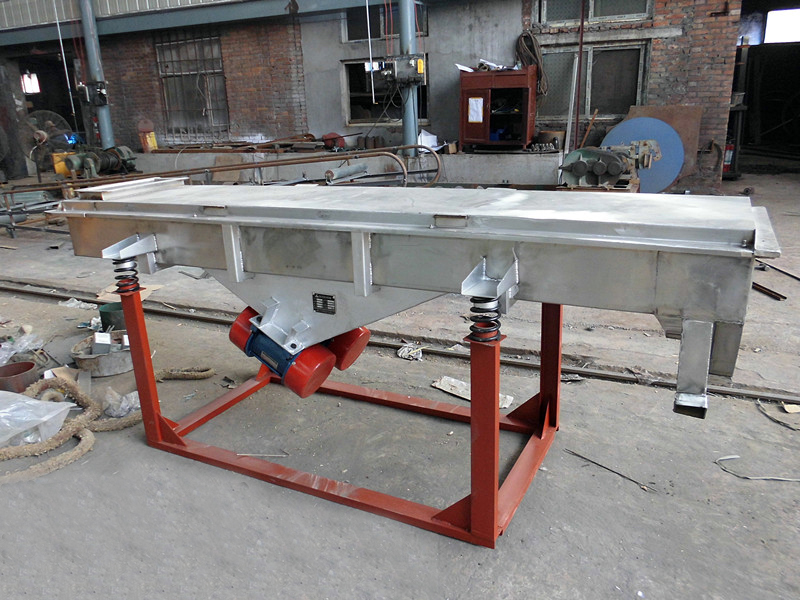

筛分机
       2. 目标函数的确定
       筛分机的振幅大小对筛子的工作性能有较大的影响。在振动频率一定的情况下, 如果振幅较大, 则脱出物分离较快, 但是筛子对机架的冲击也较大, 同时也会使损失率加大;
       如果振幅小, 则脱出物在筛面停滞时间长, 会使得脱出物能够较好分离, 但是生产率低, 也容易造成堵塞。为了保证一定的生产效率, 并使脱出物能够较好地分离, 以筛子后端的垂直振幅最小为目标函数。
       3. 约束条件的确定
       通过实验研究发现, 当曲柄转速低于 250 r/m in, 曲柄长度小于 25 mm时, 脱出物在筛面上移动缓慢, 清选效率低; 当曲柄转速高于 330 r/m in,曲柄长度大于 35 mm 时, 清选效率高, 但是损失率加大。
       所以确定曲柄长度和曲柄转速的变化范围分别为: r = 25) 35 mm, n = 250) 330 r/m in。
