《宏源振动》直线振动筛的工作原理

作者:宏源振动筛 日期:2015-03-24
        直线振动筛由偏心块式激振器、电动机、筛箱、筛板、弹簧以及底座构成。
        振动筛的筛机侧板全部采用 HUCK 螺栓铆接,激振器梁与筛侧板采用 HUCK 螺栓连接,具有运转平稳、工作可靠等特点。
        在振动筛振动器的主轴大梁的两端装有可调节偏心块重量的偏心轮,电动机经三角带使激振器偏心块产生高速旋转,运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动。
直线振动筛
        弹簧是支承筛箱用的,同时也减轻了筛子在运转时传给基础地基的动力。

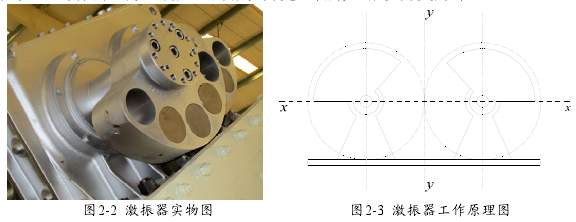

        为直线振动筛工作提供激振力的激振器的工作原理如图 2-3 所示,激振器内部由两个轴以及轴上的偏心质量和偏心距都一样的偏心块构成(如图 2-2 所示),并且对称分布在轴线 y-y 的两侧,轴线 y-y 是通过整个筛体质心的。
        当两个偏心块沿着自己的轴心做同步的反向转动时,根据图示可以看出转动产生的离心惯性力,沿着 x 轴方向的分力始终是相互抵消为零的,而同时沿 y 轴的分力总是相互叠加的,因此,激振器就可以产生一个直线的、方向和大小周期变化的激振力。
        而整个直线振动筛就会在这个力的作用下,做一条轨迹为曲线的往复运动。当两个偏心块同时运动到如图 2-3 所示的最高点或者最低点时,所产生的激振力完全叠加而达到最大值。
        而当其运动到左右对称的地方,所产生的激振力完全抵消,激振力变为零。
