NE板链斗式提升机安装方法步骤

作者:宏源振动筛 日期:2023-05-12

ne板链斗式提升机是较为常用的一个垂直设备,最高可制作40米,标准节箱体为2米、2.5米一节,货物达到使用现场后,再进行安装调试。

NE系列提升机为垂直方向输送,其基础承受着提升机的全部重量,故安装前必须对基础进行检查。

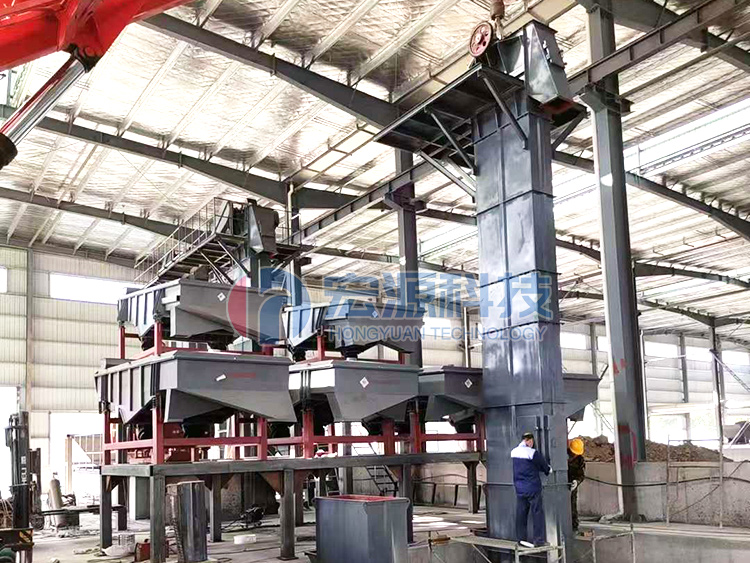

ne板链斗式提升机

NE系列提升机分苦干部件出厂,由用户现场安装。通常按下列次序安装。

1、首先在基础上安装地脚螺栓,再安装下部装置,将其在基础上的相对位置校准,使机壳的基准面(上法兰面)处于水平面内,然后将其暂时紧固在基础上。

2、在下部装置上逐一安装中部机壳,一般情况下带检视门中间节安装在第一节中部机壳的位置上,首节中间节务必与上部装置连接(注意首节中间节支撑方向)。部分中节内腔焊接有防链条跑偏导轨,此类中间节按每10m左右高度配置一节发货,安装时,也大致按10m左右高一节配置。

3、中部机壳安装完毕校准后,安装上部装置。在一般情况下,应在上部和中部位置安装支撑装置,以防止机壳向侧面偏移,支撑装置应可靠地固定在附近建筑物上,并能允许提升机在垂直方向上可自由伸缩。在各联接法兰处,应垫粗帆布或编制的石棉带和石棉绳,以防止灰尘外扬。

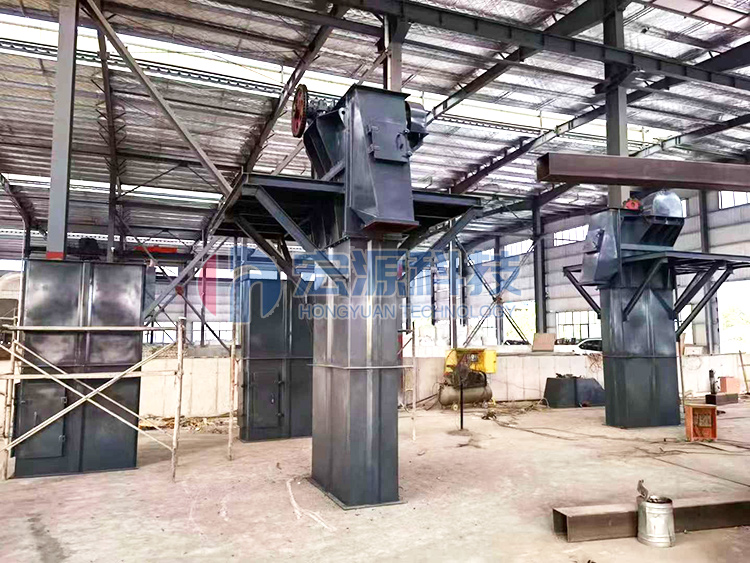

ne板链斗式提升机

4、在上部装置处安装驱动平台,首先把三片平台用螺栓连接成整体,再把整体平台和8根支撑槽钢用螺栓连接或焊接在上部机壳上。再在整体平台上焊接维修架及分片栏杆。然后安装动力、传动链和链轮罩。链传动调整完毕后,再用螺栓固定。注意!!应把驱动底座和驱动平台焊接在一起。

5、安装运行部件。首先把尾轴吊到最高位置,再安装链条和料斗。

6、最后安装左(右)头罩。设置电器过载保护装置、电气保护开关,将输电线接装在提升机的电机上。

本文关键词:斗式提升机安装,板链提升机安装
