提高雪茄烟制丝线碎片筛分机效率的方法和具体方案

作者:宏源振动筛 日期:2014-05-04
    新增的碎片筛分机装置是安装在原筛分振槽上的,如果重量太 重,会严重影响原筛分振槽的使用性能和使用寿命,因此选材的基 本要求是材质轻且质地坚硬。根据这一依据选择用高分子材料制作筛面边框,用不锈钢片制作插片。
    插片的间距直接影响到增强型碎片筛分装置的筛分效果,间距 过小碎片漏不下去,起不到筛分作用,间距过大则叶片漏下去过多, 因下层空间有限,不但容易堵料,而且还起不到“过滤分流”作用。经 过实验,并结合我厂雪茄烟叶的物流状况(叶片的移动速度、堵塞情 况等),最后确定了插片的间距(图 2)为 25mm。
    插片倾角的大小在一定程度上会影响烟叶的传输,比如将其垂 直安装,因振槽的推力方向是正上前方,这样就会降低烟叶的传输 速度同时造成堵料等异常情况。如果角度较小,将会减少有效筛分 面,从而影响筛分效果。结合雪茄烟叶的特点,确定插片倾角(图 3) 为 45°。

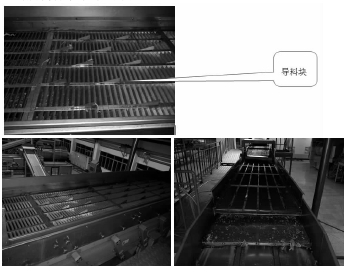

    在生产调试中发现,插片宽度过小容易勾挂烟片造成堵塞,影 响筛分效果,同时也不便于清洁保养,但如果插片宽度过大,又会增 加其自身重量,对原振槽的动力平衡有影响。综合各方面因素,确定 插片宽度为 20mm。 导料块是一个边长 5 厘米和 10 厘米的直角三角形,每隔 20 厘 米安装一块,其目的是物料在运动过程中,可以改变物料的运动姿态,增加筛分效果,如下图 4。
    新的碎片筛分装置宽与原筛分振槽内宽大小一致,安装采用内 嵌式,高度为与原筛面有 10 厘米左右的距离。
    通过我厂 2012 年 11 月份测试结果分析,筛分效果按 7 批次平 均值计算,未加装增强型筛分装置前碎片为 131.5KG,加装后碎片为 198.2KG,提高 66KG。1.5~6.0mm 的碎片筛分量得到显著提高,筛分 效果达 85%以上。不仅节约了物耗,而且对稳定和提高产品质量也 有显著的作用。该装置制作简单,使用过程中安装方便,故障率低, 便于维护和维修。
