振动筛分机的连接、约束方式及网格划分

作者:宏源振动筛 日期:2014-07-06
    首先,需要定义振动筛分机各个零部件之间的连接 形式。由于螺栓已经在模型简化时去掉,因此用 “销钉”来模拟螺栓的作用。相邻 2 个零件要用相 触面组来定义面与面之间的接触,并且将全局接触 定义为“接合”。其次,确定模型的约束方式。模型 整体采用的是“固定几何体”固定于筛箱支撑体处; 当弹簧处于极限拉伸(压缩)位置时,筛体在竖直方 向上的位移为零,因此添加“在平面上(0 mm)”的 约束;由于此次有限元模型采用的是振动筛的一半 实体,因而需要在振动筛的中心面处添加“对称”约 束,这样用一半的振动筛就能模拟整个振动筛实体。 最后,对振动筛进行网格划分。TQLZ 200/200自衡振动筛筛箱长为2 000 mm,宽为2 000 mm,材料为3 mm 的 Q235 钢板。整体尺寸较大,所以网格整体大 小设置为20 mm,公差为1 mm。筛箱侧板与底板的 螺纹孔处为易破损处,所以需要施加网格控制,单元 大小为 5 mm,比率为 1. 3。网格细节显示,节点总 数为377 618,单元总数为232 722。有限元模型如图 2 所示。

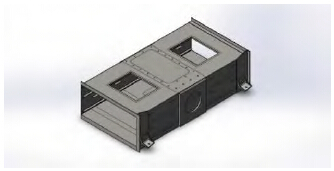

图 2 有限元模型
