钻井液振动筛分机类型的确定和实现

作者:宏源振动筛 日期:2014-07-15
    本文设计的振动筛分机为双电机自同步直线型钻井液振动筛,它具有钻井液的处理量大、工作效率高等特点[4]。直线振动筛振动工作原理如图1所示。直线型振动筛使用两台激振电机,激振轴分别为O1、O2,其偏心块质量相等,即m1=m2=m;偏心半径相等,即r1=r2=r。在坐标系Oxy中,设原点O为参振部件的质心。工作前,两偏心块在O1,O2的连线上;工作时,两电机同步反向转动,经t时刻后,两个偏心块转过的角度都为ωt。
    对两振动电机进行受力分析,因偏心质量和偏心距相等,故两电机技术参数相同。根据单个电机激振力Fm=mrω2可知,两电机的激振力时时相等。偏心块从起始位置转过ωt后,两激振器在y方向产生的激振力分力相加,在x方向的激振力互相抵消。因此,两激振电机产生的合力始终垂直平分于O1与O2的连线上,使激振力合力通过参振部件质心,实现了振动筛参振部件在该方向的直线运动。图2中给出了4个特殊工作位置处偏心块瞬时工作位置示意图,可以看出存在的合力始终保持在y方向上。

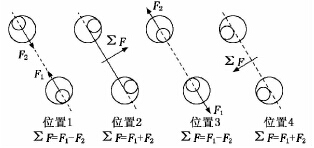

图 2 不同位置处偏心块瞬时工作位置示意图
    该产品设计使用的电机型号为MVE3500/15L,其技术参数见表1。由如表1所示的电机技术参数和在CATIA中得到的参振部件的总质量,可计算出振动筛的振幅[5],计算公式为:s=2F/ω2M.(1)其中:s为振幅;ω为角速度,ω=2πn/60,n为转速;F为电机激振力;M为参振部件总质量
