《宏源振动》超声波振动筛工作原理

作者:宏源振动筛 日期:2015-03-17
        超声波振动筛由偏心块式激振器、电动机、筛箱、筛板、弹簧以及底座构成。其筛机侧板全部采用 HUCK 螺栓铆接,激振器梁与筛侧板采用 HUCK 螺栓连接,具有运转平稳、工作可靠等特点。

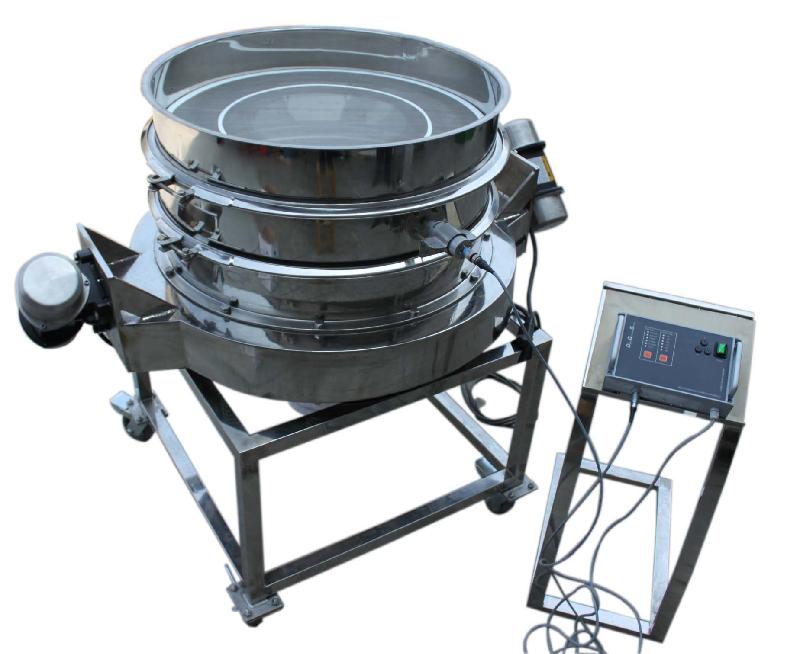

超声波振动筛
        在振动器的主轴大梁的两端装有可调节偏心块重量的偏心轮,弹簧是支承筛箱用的,同时也减轻了筛子在运转时传给基础地基的动力。
        激振器内部由两个轴以及轴上的偏心质量和偏心距都一样的偏心块构成,并且对称分布在轴线的两侧,轴线 是通过整个筛体质心的。当两个偏心块沿着自己的轴心做同步的反向转动时,转动产生的离心惯性力,沿着 轴方向的分力始终是相互抵消为零的,而同时沿 轴的分力总是相互叠加的,因此,激振器就可以产生一个直线的、方向和大小周期变化的激振力。
        而整个振动筛就会在这个力的作用下,做一条轨迹为直线的往复运动。当两个偏心块同时运动到最高点或者最低点时,所产生的激振力完全叠加而达到最大值;而当运动到左右对称的地方,所产生的激振力完全抵消,激振力变为零。
