《宏源振动》直线振动筛谐响应分析

作者:宏源振动筛 日期:2015-03-18
        大型直线振动筛谐响应分析,可采用三种方法:完全(Full)法、缩减(Reduced)法和模态叠加(Mode Superposition)法。
        1.完全法
        完全法采用完整的系统矩阵来计算振动筛瞬态响应(没有矩阵缩减),是三种方法中功能最强大的,一般情况下谐响应分析方法默认为完全法。
        完全法的优点包括:在采用完全法分析系统的谐响应时,不必关心主自由度或振型的选择;采用完整的系统矩阵,不涉及质量矩阵的近似;允许非对称矩阵,在声学或轴承问题中经常涉及到;通过一次分析就能得到所有的位移和应力;
        允许施加所有类型的载荷,包括节点力、外加的(非零)位移和单元载荷(压力和温度);允许在有限元实体模型上是施加载荷。完全法不考虑预应力选项。

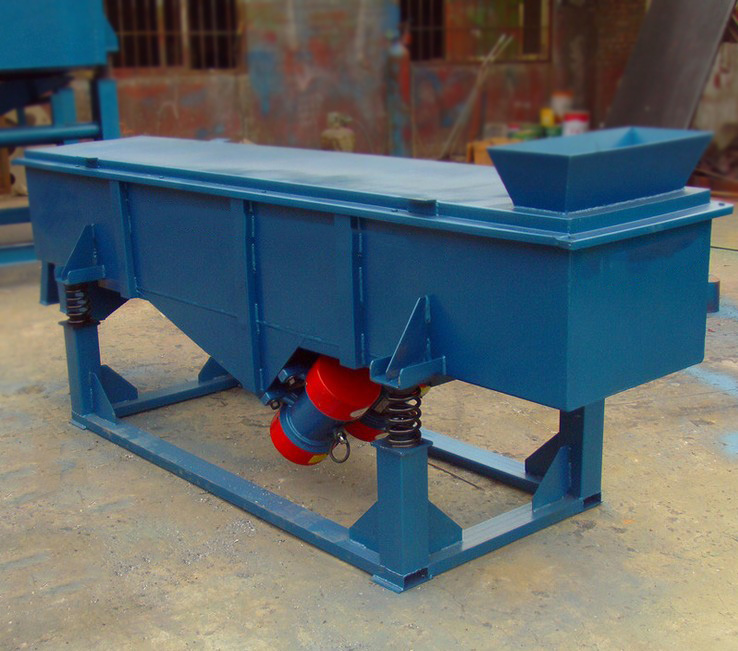

直线振动筛
        2.缩减法
        缩减法通过采用主自由度及缩减矩阵压缩问题的规模,然后来进行问题的求解。主自由度处的位移被计算出来后,ANSYS可将解扩展到原有的完整自由度集上。缩减法的优点包括:由于采用了缩减的矩阵来计算,所以比完全法的求解速度要快;可以考虑预应力选项。
        但是缩减法的初始解只计算主自由度的位移,第二步进行扩展计算,得到完整空间上的位移、应力和力;而且缩减法不能施加单元载荷(如压力和温度等),但允许施加加速度;所有载荷必须加在已经定义的主自由度上(限制在实体模型上施加载荷)。
        3.模态叠加法
        模态叠加法通过对模态分析得到的振型(特征值),再乘上系数并求和,来计算系统结构的谐响应。模态叠加法的优点包括:是三种方法中计算速度最快的;
        只要模态分析不采用模态叠加法,即可通过命令(LVSCALE)将模态分析中施加的单元载荷引入到瞬态分析中;可以使求解结果按系统结构的固有频率聚集,从而得到更平滑、准确的响应曲线图;允许考虑模态阻尼(阻尼比作为振型号的函数);同时也可以考虑预应力选项。
        但是模态叠加法不能施加非零位移,并且当模态分析采用模态叠加法时,初始条件中不能有预加载荷。
